小麥機轉向橋倒角加工工藝改進

來源：義和車橋瀏覽：- 發布日期：2017-10-23 08:09:43【大中小】

義和車橋有限公司重工分廠生產的GE20D28.17.1-03搖臂按圖紙要求需進行C8倒角，原工藝為銑床加工，生產效率低、刀具費用高。為提高生產效率，降低刀具成本，轉向橋車間驗證了銑削改切削工藝，具體匯總?cè)缦拢?

轉向橋線切割

1、首先使用單臂等離子割倒角方案，該方案生產效率明顯提高，但因設備功率較小，切割尺寸接近12mm,達到了設備切割極限，無法割穿。
2、轉向橋車間再采用了從端面切割的方案，等離子仍難以割穿。

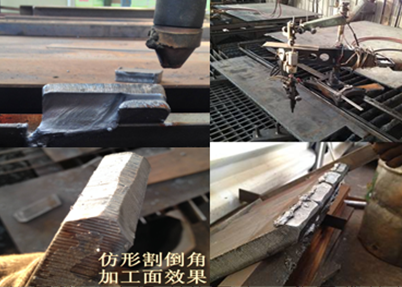

3、使用了仿形割進行切割，經過多次驗證并調整角度，達到符合圖紙要求的搖臂倒角尺寸。
經驗證，利用火焰切割進行轉向橋倒角，符合車橋廠家的圖紙要求，滿足焊接坡口的需要。同時，采用切割工藝，轉向橋生產效率提升近2倍（由原先班產140件到現在班產270件），輔料費用降低了近1倍。通過該次改進，作為一名技術人員，在解決問題時，從多方面尋找解決問題的辦法，不要一個方案不變通。
車橋公司轉型升級，我們一直在路上，我們一定會持續不斷的改進，跟上義和車橋有限公司的發展步伐。
