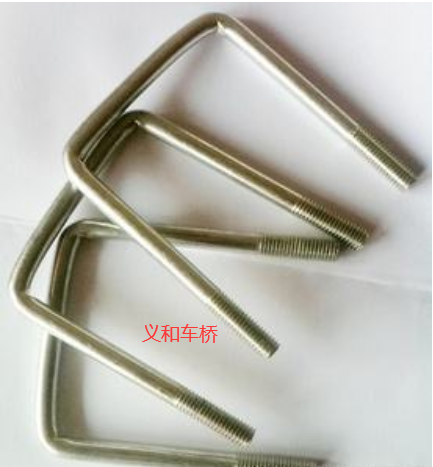

專業U型螺栓生產廠家告訴你u型螺栓規格尺寸表示什么

一、U型螺栓螺母性能等級

a.鋼結構連接用螺栓螺母性能等級分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余個等級，其中8.8級及以上螺栓螺母材質為低碳合金鋼或中碳鋼并經熱處理（淬火、回火），通稱為高強度螺栓，其他通稱為普通螺栓螺母。螺栓螺母性能等級標號有兩部分數字組成，各自表示螺栓材料的公稱抗壓強度值和屈強比值。

一般的U型螺栓螺母是用"X.Y"表示強度

X*100=此螺栓螺母的抗壓強度

X*100*（Y/10）=此螺栓螺母的抗拉強度

例如，性能等級4.6級的螺栓螺母，其含義是：

1、螺栓螺母材質公稱抗壓強度達400MPa級；

2、螺栓螺母材質的屈強比值為0.6；

3、U型螺栓螺母材質的公稱抗拉強度達400×0.6=240MPa螺栓螺母性能等級的含義是國際通用的標準，相同性能等級的螺栓螺母，不管其材料和產地的區別，其性能是相同的，設計上只選用性能等級即可。強度等級所謂8.8級和10.9級是指螺栓螺母的抗剪切應力等級為8.8GPa和10.9Gpa

b.不銹鋼U型螺絲常見的等級有：不銹鋼分為60，70，80（奧氏體）；

50，70，80，110（馬氏體）；45，60（鐵氏體）三類。

例如，性能等級A2-70的螺栓螺母，其含義是：

1、強度等級A表示”奧氏體”；

2、2表示第2種材料（其實2就是指304）；

3、70表示強度等級是700MPa；

常見的材料也是A2和A4，分別是304和316材質，但只要能保證力學性能，化學成分可已出入一些.

二、螺紋相互配合等級：

螺紋U型相互配合是旋合螺紋之間松或緊的大小，相互配合的等級是作用在內英制螺紋上偏差和公差的要求組合。

（一）、對統一英制螺紋，英制螺紋有三種螺紋等級：1A、2A和3A級，內螺紋有三種等級：

1B、2B和3B級，全部都是間隙配合。等級數字越高，相互配合越緊。在英制螺紋中，偏差僅要求1A和2A級，3A級的偏差為零，而且1A和2A級的等級偏差是相等的。

等級數目越大公差越小。

1、1A和1B級，特別松的公差等級表，其適用于內外螺紋的允差相互配合。

2、2A和2B級，是英制系列機械緊固件要求最通用的螺紋公差等級表。

3、3A和3B級，旋合形成最緊的相互配合，適用于公差緊的緊固件，用于安全性的關鍵設計。

（二）、公制螺紋，英制螺紋有三種螺紋等級：4h、6h和6g，內螺紋有三種螺紋等級：5H、6H7H。（日標螺紋精度等級分為Ⅰ、Ⅱ、Ⅲ三級，通常狀況下為Ⅱ級）在公制螺紋中，H和h的基本偏差為零。G的基本偏差為正值，e、f和g的基本偏差為負值。如圖所示：

1、H是內螺紋常用的公差帶位置，一般不用作表面電鍍鋅，或用極薄的磷化層。G位置基本偏差用于特殊場合，如較厚的電鍍鋅，一般很少用。

2、g常用來鍍6-9um的薄電鍍鋅，如產品圖紙要求是6h的螺栓螺母，其鍍前螺紋采用6g的公差帶。

3、螺紋相互配合最好組合成H/g、H/h或G/h，對于U型螺栓螺母、螺母等鍍鋅精制緊固件螺紋，標準推薦采用6H/6g的相互配合。
